產品簡介
Product
產品名稱：CH-LF1輪輻式稱重傳感器
產品特點：CH-LF1輪輻式稱重傳感器采用優質不銹鋼材質，具有高精度，高穩定性，低外形，安裝簡便、快速等特點。適用于試驗機，可做拉壓雙向使用。
量程：500kg，1t，2t，3t，5t，10t，20t，30t

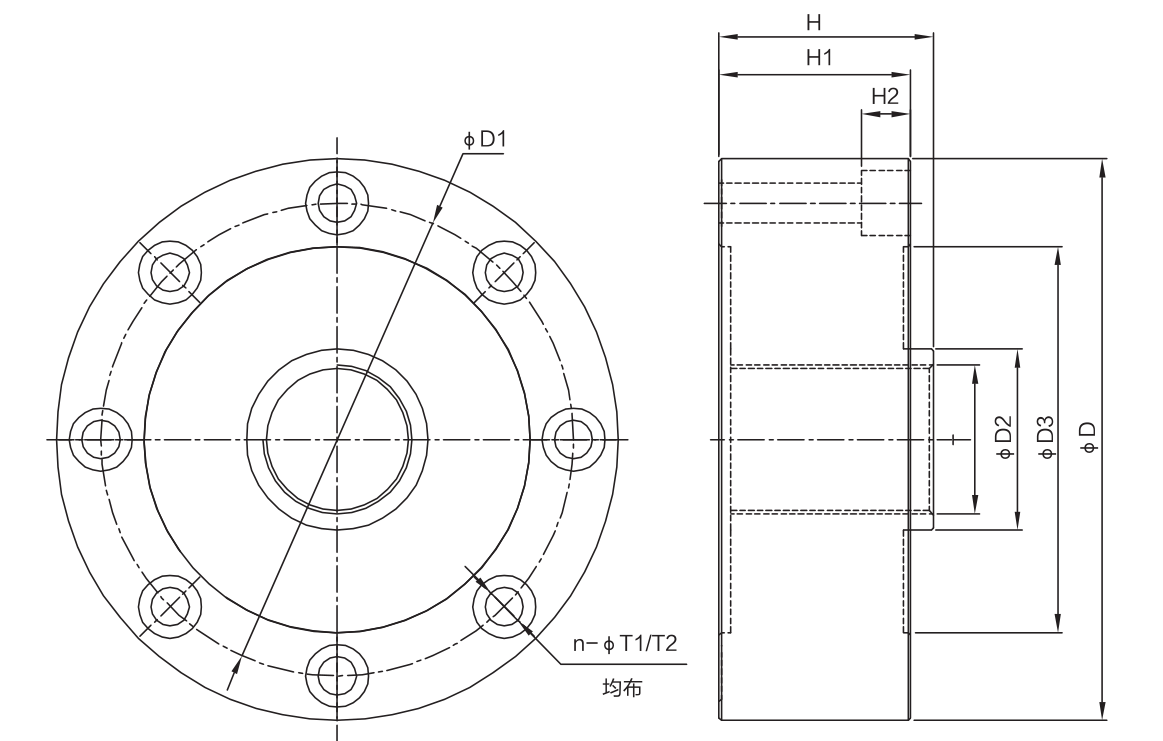

外形尺寸：
量程（kN） |
| D | D1 | D2 | 75 | H | H1 | T | T1 | T2 | n | H2 |
5-50 | mm | 105 | 89 | 32 | 75 | 37 | 34 | M16x1.5 | 7.5 | 10.5 | 8 | 7.2 |
100-250 | mm | 120.6 | 101.8 | 39 | 83 | 48 | 41 | M32x1.5 | 8.5 | 14 | 8 | 10.5 |
300 | mm | 141 | 116.8 | 50.4 | 97 | 57 | 50.8 | M40x1.5 | 11 | 18 | 8 | 11 |
技術參數：
技術參數 |
|
|
|
額定輸出 | 3.0mV/V±0.003 | 輸入阻抗 | 385±10Ω |
非線性 | ±0.05%F.S | 輸出阻抗 | 351±3Ω |
滯后性 | ＜±0.05%F.S | 絕緣電阻 | ≥5000MΩ |
重復性 | ＜±0.05%F.S | 允許激勵電壓 | 5～15V/DC |
蠕變 | ＜±0.05%F.S/30min | 補償溫度范圍 | -10℃～+40℃ |
零點溫度影響 | ＜±0.03%/10℃ | 工作溫度范圍 | -30℃～+70℃ |
輸出溫度影響 | ＜±0.03%/10℃ | 安全過載 | 120%F.S |
零點平衡 | ＜±1%F.S | 極限過載 | 150%F.S |
接線方式 | 激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃粗 | ||
